磁通門傳感器的供電電壓范圍是其基本電氣特性之一，決定了傳感器在不同電源條件下的適用性和穩定性。了解供電電壓范圍對于確保傳感器的正常工作和測量精度至關重要。本文結合我們相關產品的技術規格，詳細探討了磁通門傳感器的供電電壓范圍及其對傳感器性能的影響，并分析了不同應用場景對供電電壓的要求，為用戶在實際應用中選擇合適的傳感器提供參考。

一、磁通門傳感器供電電壓范圍的重要性

磁通門傳感器是一種基于磁飽和原理的高精度磁場或電流測量設備。其工作原理依賴于磁芯在交變磁場中的磁飽和特性，通過感應線圈檢測磁芯的磁通變化來實現測量。傳感器的供電電壓范圍直接影響其工作狀態、測量精度和穩定性。合適的供電電壓范圍可以確保傳感器在不同電源條件下正常工作，同時減少因電壓波動導致的測量誤差。

二、磁通門傳感器的典型供電電壓范圍

根據我們相關產品的技術規格，磁通門傳感器的供電電壓范圍通常在3.0V至5.5V之間。例如：

- DRV421磁通門傳感器：其供電電壓范圍為3.0V至5.5V，典型工作電壓為5.0V。

- DRV425磁通門傳感器：同樣支持3.0V至5.5V的供電電壓范圍，典型工作電壓為5.0V。

三、供電電壓范圍對傳感器性能的影響

1. 測量精度

   - 供電電壓的穩定性直接影響傳感器的測量精度。在規定的電壓范圍內，傳感器能夠保持較高的測量精度。例如，DRV425傳感器在3.0V至5.5V的供電電壓下，其增益誤差為±0.04%，偏移漂移為±5nT/°C。

   - 電壓波動可能導致測量誤差增加，特別是在低電壓條件下，傳感器的輸出信號可能會受到電源噪聲的影響。

2. 工作穩定性

   - 傳感器在規定的供電電壓范圍內能夠穩定工作。例如，DRV421傳感器在3.0V至5.5V的電壓范圍內，其靜態電流（IQ）在不同電壓下保持在合理范圍內。

   - 供電電壓低于最低值或高于最高值可能導致傳感器工作異常，甚至損壞。

3. 動態性能

   - 供電電壓范圍也會影響傳感器的動態性能，如響應時間和帶寬。例如，DRV425傳感器在3.0V至5.5V的供電電壓下，其帶寬可選為32kHz或47kHz。

四、不同應用場景對供電電壓的要求

1. 工業自動化

   - 工業環境中，電源條件可能較為復雜，傳感器需要在較寬的電壓范圍內工作。例如，電力系統監測和工業自動化設備中，傳感器通常需要支持3.0V至5.5V的供電電壓范圍。

2. 新能源汽車

   - 新能源汽車的電池管理系統需要高精度、高穩定性的電流傳感器。磁通門傳感器的供電電壓范圍能夠滿足汽車電子系統的要求，確保在不同工況下穩定工作。

3. 實驗室研究

   - 在實驗室中，通常使用穩定的電源供電，傳感器的供電電壓范圍可以更精確地控制。例如，高精度磁場測量實驗中，傳感器的供電電壓通常設置為5.0V。

五、我們相關產品的供電電壓范圍特點

我們提供的磁通門傳感器產品在供電電壓范圍設計上具有以下特點：

1. 寬電壓范圍

   - 傳感器支持3.0V至5.5V的寬電壓范圍，能夠適應不同的電源條件。

2. 高精度與穩定性

   - 在寬電壓范圍內，傳感器能夠保持高精度和高穩定性。例如，DRV425傳感器在3.0V至5.5V的電壓范圍內，其偏移漂移為±5nT/°C，增益誤差為±0.04%。

3. 多種電壓選項

   - 我們提供多種供電電壓選項，用戶可以根據實際需求選擇合適的電壓范圍。例如，某些傳感器支持3.3V或5.0V的供電電壓。

六、總結

磁通門傳感器的供電電壓范圍是其基本電氣特性之一，決定了傳感器在不同電源條件下的適用性和穩定性。我們提供的磁通門傳感器產品支持3.0V至5.5V的寬電壓范圍，能夠滿足不同應用場景的需求。通過合理選擇傳感器型號并確保供電電壓在規定范圍內，用戶可以確保傳感器在實際應用中發揮好的性能，滿足高精度測量的要求。

介紹 歐洲多個國家的研究表明，建筑物內部及周邊火災的常見原因可分為兩類：電氣故障（占  30% 至 35%）和人為失誤（占 15% 至 20%）。盡管采用了先進的電氣安全系統，但建筑物火災的報告仍屢見不鮮。供電系統中常見的故障是由于絕緣故障導致的導體與地之間出現故障電流。本文 探討了剩余電流監測中可能出現的故障機制，并進行了概述。

建筑物內的電路由兩種不同的斷路器進行保護。 1. 過電流保護裝置，也稱為保險絲或過電流保護（OCP），如果電流在規定時間內超過規定的電流值，就會中斷電路。過電流保護裝置有多種類 型，如保險絲或斷路器。房屋或公寓中的所有保險絲通常與其他斷路器一起安裝在配電 柜中 。 過電流裝置可保護電纜或其他設備免受因長時間 過電流而產生的過熱損害。過電流可能是由過載或短路引起的。在大多數國家，根據建筑規 范和電氣裝置標準，過電流保護是強制性的。

2. 漏電保護器（RCD）是一種能救命的裝置，其設計目的是防止人們在直接接觸帶電導體（如裸線）時受傷。漏電保護器提供的個人保 護水平是普通保險絲和斷路器所無法比擬的。漏電斷路器是一種靈敏的安全裝置，一旦出現故障就會自動切斷電源。漏電斷路器旨在防范因接地 故障導致的觸電和火災風險。例如， 如果有人在浴室觸摸到臺燈的裸露電線，而潮濕的地面又與接地的散熱器相連。

在過去的幾年里，剩余電流保護裝置（ RCD）領域發生了重要的變化和發展。因此，下面將介紹這一領域的重大創新。正確選擇現有的裝置有可 能將電氣系統中的火災風險降至最低。

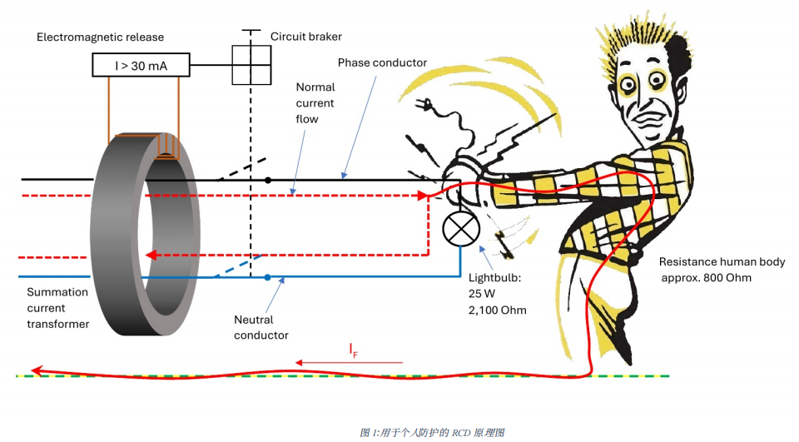

剩余電流保護原理 漏電斷路器的工作原理如圖  1 所示。如果人體接觸到未絕緣的導體，由于人體電阻約為 800 歐姆，電流的一部分會流經人體。在很多情況下，這種電 阻相對于接地電阻而言相當?shù)汀ｋ娏魍ㄟ^大地回流至電壓源（變壓器的接地二次側）。如果電流沒有流經電流互感器，就會產生剩余電流。如果該值 足夠大，漏電斷路器就會跳閘，切斷整個電路。

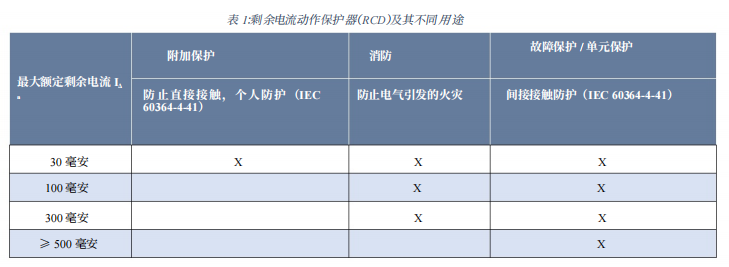

國際標準規定，額定剩余電流的  50% 至 1 之間發生漏電時應跳閘。如果 30 毫安的剩余電流保護裝置跳閘，那么剩余電流應在 15 至 30 毫安之間。30 毫安 這一閾值旨在確保人身安全，凡有可觸及插座的地方都必須滿足這一要求。

在工業環境中，除了用 30 毫安漏電保護器（RCD）保護的行政大樓外，我們通常還會發現用于生產的大型機器。即使這些機器沒有任何可直接接觸的插 座，使用漏電保護器進行保護也是有意義的。機器中的絕緣故障也可能引發火災或故障，這也是一種危險源。市場上有不同的漏電保護器，它們具有不 同的跳閘值，因此具有不同的保護目的。以下是三種不同類型的保護及其對應的跳閘電流。

在導體與大地之間流動且至少產生 60 瓦熱量的電流可能會引發火災 。 在 230 伏的供電電壓下， 這相當于約 300 毫 安 。 因此 ， 用于防火的漏電保護裝置 （ RCD） 的最大跳閘值為 300 毫 安 。

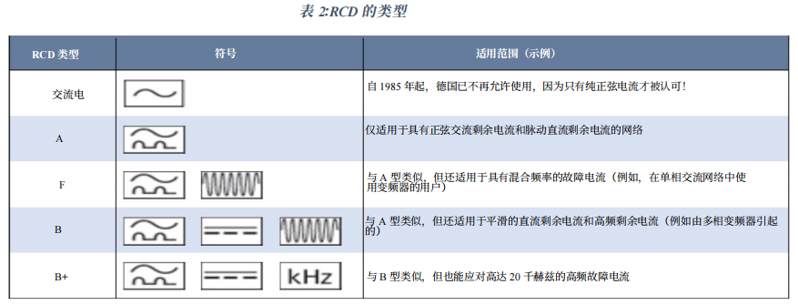

適用于不同信號波形的 RCD 除了電流的大小之外，電流的波形如今對于漏電保護斷路器（ RCD）的正常工作也至關重要。如今，許多電氣負載必須被標記為非線性負載，因?yàn)檫@些設備從電網中獲取的是非正弦電流。因此， RCD 檢測到的剩余電流通常具有非正弦的曲線形狀。為了確保 RCD 能夠正 常工作，在選擇  RCD 時必須考慮所連接的負載。

例如 ， 如果購買了一臺新的洗衣機， 而其使用手冊規定應使用B型個人保護電路斷路器 （ 30毫安 ） ， 但未予以 考慮 ， 那么可能會出現以下情況 。 由于故障，洗衣機產生8毫安的直流剩余電流。 然而 ，配電柜中的各個電路僅 由A 型漏電斷路器保護。 A型漏電斷路器并未規定對直流電的防護。至少6毫安的直流電會使安裝在A型漏電斷路器 中的小電流互感器進入磁飽和狀態。此時，吹風機掉入裝滿水的浴缸中。此時，差動電流通過浴缸中的水流入電氣 接地，再回到供電公司的變壓器的接地二次繞組。此時的剩余電流具有脈沖波形或正弦波形，實際上在A型漏電斷路 器的防護范圍內。假如此時剩余電流為40毫安，A型漏電斷路器應跳閘。然而，由于8毫安直流電已使電流互感器的 鐵芯完全磁化，所以40毫安的電流無法使電流互感器產生變化，漏電斷路器也就不會跳閘。

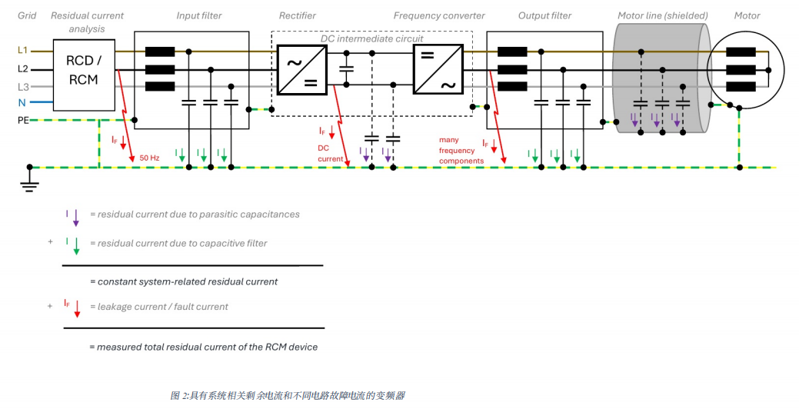

如果在配電系統中安裝了B型或B+型剩余電流動作保護器（ RCD） ，那么該保護器肯定會跳閘，因?yàn)槭Ｓ嚯娏髦狄?超過跳閘閾值，總值達到48毫安。機器和漏電斷路器如果工業系統中沒有可自由使用的插座， 操作人員沒有義務用 漏電斷路器（RCD）來保護系統。從安全角度來看，防范剩余電流始終是明智之舉。然而，電機或其他感性設備在 啟動過程中電流峰值常常會導致誤跳閘，這會對生產流程造成不利影響。也可能存在與系統相關的殘余電流。電流 信號中的高頻成分可通過濾波器或電纜電容流向大地。 在下圖中，以變頻器為例示意性地展示了這些與系統相關的殘余電流 。

這些與系統相關的剩余電流肯定能達到這樣的程度，以至于用于防火安全的  RCD（ 300 毫安）保護措施將不再適用。

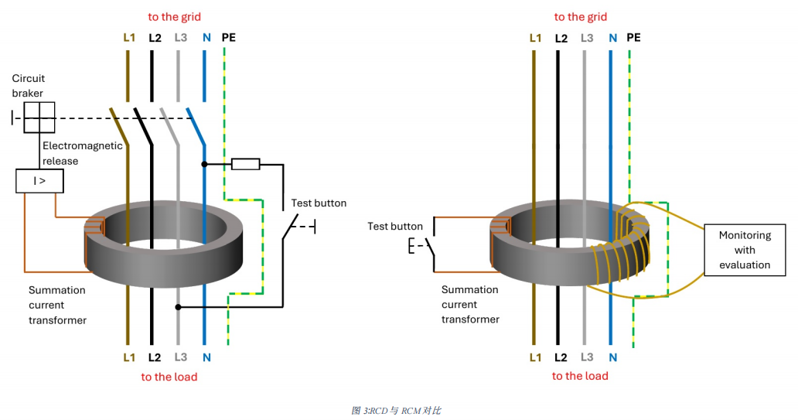

剩余電流監測器可以為這種情況提供解決方案。下圖3顯示，與RCD不同，RCM本身不能獨立切斷供電線路。剩余 電流僅通過合適的接口進行測量和輸出。此外，RCM還有一個或多個繼電器輸出，這些繼電器輸出又可用于控制斷 路器 。

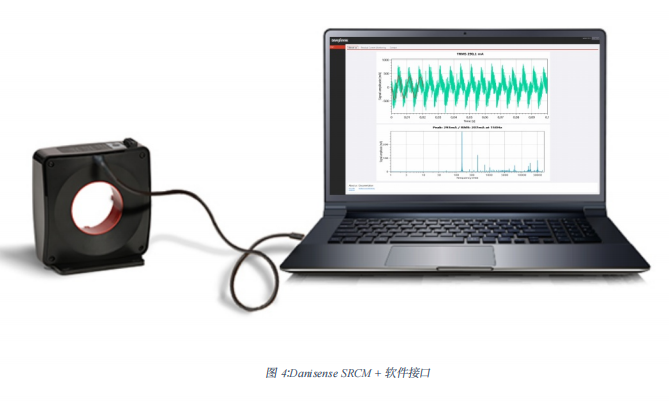

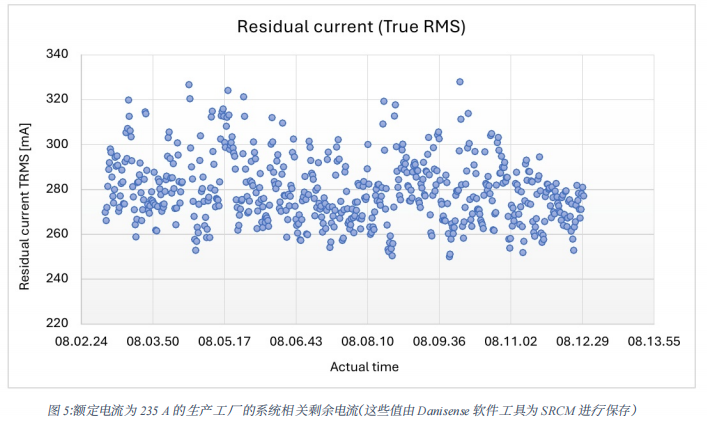

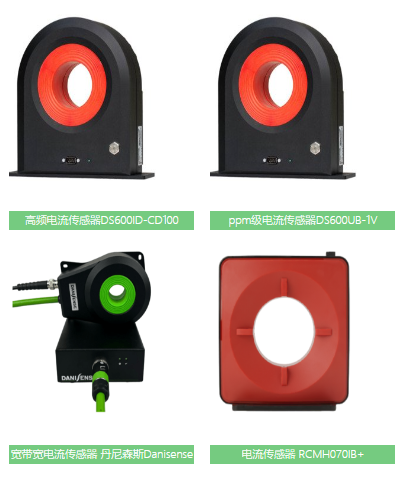

Danisense 解決方案 Danisense RCM解決方案具有繼電器輸出和真有效值（ TRMS），該值可轉換為 4-20毫安直流標準機器信號，可輕松由 可編程邏輯控制 器 （ PLC）或 通用測量設備處理。若要進行更深入的分析，可將 USB 接口連接到裝有 SRCM 軟件工具的筆記本電腦。通過這種配置，可以更詳細 地分析電流信 號。該軟件提供示波器視圖和快速傅里葉變換（ FFT）分析等功能。

通過 PLC 進行剩余電流監測 在復雜的工業機器中，各種各樣的電氣元件構成一個通過  PLC 控制的系統。因此，這些工廠的剩余電流水平可能高于上述表格中的數值。例如，以下數 值來自一個額定電流為  235 A的生產工廠。

即使由于國際標準化，連續剩余電流監測能夠取代絕緣測試，但通過上述測量值來分析絕緣電阻并非易事。在工廠中，控制著各種各樣的單個消費者， 它們總體上會產生不同的剩余電流水平。

出于這個原因，一些可編程邏輯控制器（PLC）制造商已經在其產品組合中提供剩余電流傳感器，這些傳感器可以通過機器標準信號連接到 PLC。 在啟動后 以及成功完成安全測試后，將各種機器狀態與測量到的剩余電流水平直接關聯起來，即可在  PLC 中保存一個“健康”的剩余電流基線。利用這些數據，可 以對生產設施進行可靠且有意義的監測。

結論 一般來說，剩余電流監測器（ RCM）可用作早期預警系統，因?yàn)樵S多絕緣故障會導致剩余電流緩慢增加。正因如此，這些設備被歸類為預測性維護措施。 在許多情況下，可以省去絕緣測試，而絕緣測試是許多監管機構要求的定期安全檢查的一部分。在諸如數據中心和醫院等屬于關鍵基礎設施的場所， RCM 設備已經是強制安裝的。在工業領域，對于那些機器意外故障會造成問題的應用場景，也能從中受益。 RCM 是在絕緣故障情況下提高安全性和系統可用性的終極解決方案。

摘要：磁通門傳感器的響應時間是衡量其動態性能的重要指標，直接影響傳感器在快速變化磁場或電流測量中的適用性。響應時間的長短取決于傳感器的設計、磁芯特性、激勵頻率以及電路設計等因素。本文詳細探討了磁通門傳感器的響應時間及其影響因素，并分析了不同應用場景對響應時間的要求，為用戶在實際應用中選擇合適的傳感器提供參考。

關鍵詞：磁通門傳感器；響應時間；動態性能；應用場景

一、磁通門傳感器響應時間的定義

磁通門傳感器的響應時間是指從輸入信號發生變化到輸出信號達到穩定狀態所需的時間。響應時間越短，傳感器對快速變化信號的跟蹤能力越強。通常，響應時間可以用上升時間（從10%到90%的輸出變化）或下降時間（從90%到10%的輸出變化）來表示。

二、磁通門傳感器的動態性能

磁通門傳感器主要用于靜態磁場（DC）和低頻動態磁場（通常<1kHz）的測量。其動態性能受到以下因素的限制：

（一）低頻動態磁場測量

磁通門傳感器適用于低頻交變磁場（通常<1kHz）。隨著頻率升高，響應速度和測量精度會下降。

（二）高頻動態磁場測量

對于高頻磁場（>10kHz），磁通門傳感器的響應較慢，可能無法準確測量。

三、影響磁通門傳感器響應時間的因素

（一）磁芯特性

1. 磁化滯后：磁芯的磁化過程存在滯后，這限制了傳感器對快速變化磁場的響應能力。

2. 磁芯材料參數：磁芯的飽和磁感應強度和磁導率也會影響響應時間。高磁導率材料雖然能夠提高靈敏度，但可能增加響應時間。

（二）激勵頻率

激勵頻率越高，磁芯的磁化和退磁過程越快，響應時間越短。但過高的激勵頻率可能導致磁芯飽和，影響測量精度。

（三）電路設計

傳感器的電子電路設計對響應時間有重要影響。低噪聲放大器、高精度基準源和快速響應的濾波器能夠顯著提高傳感器的動態性能。例如，某些磁通門傳感器的響應時間約為300微秒。

（四）溫度系數

溫度變化會影響傳感器的響應時間。低溫度系數的傳感器能夠在不同溫度環境下保持穩定的響應時間。

四、不同應用場景對響應時間的要求

（一）電力系統監測

在電力系統中，電流傳感器需要快速響應以監測瞬態電流變化。例如，某些磁通門電流傳感器的響應時間可達2微秒，能夠滿足電力系統監測的需求。

（二）新能源汽車

新能源汽車的電機控制需要高精度、快速響應的電流傳感器。磁通門傳感器能夠測量小電流和大電流，并且具有快速的過流恢復能力。

（三）實驗室研究

在實驗室中，需要高精度、快速響應的傳感器來測量微弱磁場或小電流。例如，某些高端磁通門傳感器的響應時間可達微秒級別。

五、總結

磁通門傳感器的響應時間是衡量其動態性能的重要指標，直接影響傳感器在快速變化磁場或電流測量中的適用性。響應時間的長短取決于傳感器的設計、磁芯特性、激勵頻率以及電路設計等因素。通過合理選擇傳感器型號，用戶可以確保傳感器在實際應用中發揮好的性能，滿足高精度測量的要求。

摘要：磁通門傳感器的量程是其關鍵性能指標之一，直接影響傳感器在不同應用場景中的適用性。量程的確定需要綜合考慮傳感器的設計原理、技術規格、應用場景以及實際測量需求。本文結合相關產品的技術特點，詳細探討了磁通門傳感器量程的確定方法，包括理論計算、技術規格分析以及實際應用中的選型建議，為用戶在不同場景中選擇合適的傳感器提供參考。

關鍵詞：磁通門傳感器；量程；設計原理；技術規格；應用場景

 一、磁通門傳感器量程的定義

磁通門傳感器的量程是指傳感器能夠準確測量的磁場或電流強度范圍。量程的確定對于確保傳感器在實際應用中的測量精度和可靠性至關重要。量程過小可能導致傳感器在高磁場或大電流環境下飽和，無法準確測量；量程過大則可能導致測量精度下降。

 二、量程確定的理論基礎

磁通門傳感器的量程主要由其磁芯材料、磁芯結構以及激勵磁場的強度決定。根據磁通門傳感器的工作原理，磁芯在交變磁場中達到飽和狀態時，感應線圈輸出的信號與外部磁場成正比。因此，量程可以通過以下方式計算：

 （一）磁芯材料特性

磁芯的飽和磁感應強度（(B_{text{sat}})）和磁導率（(mu)）是決定量程的關鍵因素。高磁導率材料能夠更靈敏地感應外部磁場，但飽和磁感應強度較低，可能限制量程。

 （二）磁芯結構設計

通過優化磁芯的形狀和尺寸，可以在一定程度上調整量程。例如，采用多芯結構或分段磁芯設計可以提高量程。

 （三）激勵磁場強度

激勵磁場的幅值（(H_m)）和頻率（(omega)）也會影響量程。較高的激勵磁場強度可以提高傳感器的靈敏度，但可能導致磁芯過早飽和。

 三、量程確定的技術規格分析

在實際應用中，量程的確定還需要參考傳感器的技術規格。以下是一些關鍵參數及其對量程的影響：

 （一）額定磁場或電流

這是傳感器設計時的基準量程，通常由制造商提供。例如，某些磁通門電流傳感器的額定量程為0.3A或1A。

 （二）線性度

傳感器的線性度決定了其在不同量程下的測量精度。高線性度傳感器能夠在更寬的量程內保持較高的測量精度。

 （三）溫度系數

溫度變化會影響傳感器的量程。低溫度系數傳感器在不同溫度環境下能夠保持穩定的量程。

 （四）頻率響應

傳感器的頻率響應決定了其在不同頻率下的測量能力。寬頻響傳感器能夠在更寬的頻率范圍內保持穩定的量程。

 四、實際應用中的量程確定

在實際應用中，量程的確定需要結合具體的應用場景和測量需求。以下是一些常見應用場景中的量程確定方法：

 （一）電力系統監測

在電力系統中，電流傳感器需要測量大電流（如數百安培）。此時，需要選擇量程較大的傳感器，并確保其在高電流下不會飽和。例如，某些磁通門電流傳感器的量程可達±100A。

 （二）新能源汽車

新能源汽車的電機控制需要高精度、寬量程的電流傳感器。傳感器需要在低電流和高電流下都能準確測量，因此需要選擇具有高線性度和寬量程的產品。

 （三）實驗室研究

在實驗室中，可能需要測量微弱磁場或小電流。此時，傳感器的靈敏度和量程精度更為重要。低噪聲、高靈敏度的磁通門傳感器是理想選擇。

 五、相關產品的量程特點

相關產品在量程設計上具有以下特點：

 （一）寬量程設計

通過優化磁芯材料和結構，相關傳感器能夠?qū)崿F(xiàn)寬量程測量。例如，某些型號的傳感器量程可達±100A，適用于大電流測量。

 （二）高線性度

采用多閉環控制技術和優化設計，相關傳感器能夠?qū)崿F(xiàn)全量程1ppm的線性度，確保在不同量程下的高精度測量。

 （三）低溫度系數

通過溫度補償技術，相關傳感器在不同溫度環境下能夠保持穩定的量程。

 （四）多種量程選擇

提供多種量程的傳感器產品，以滿足不同應用場景的需求。例如，額定電流從0.3A到1A不等，用戶可以根據實際需求選擇合適的型號。

 六、量程確定的注意事項

在選擇磁通門傳感器時，還需要注意以下幾點：

 （一）過載能力

傳感器應具備一定的過載能力，以應對突發的大電流或強磁場。例如，某些傳感器的過載能力可達額定量程的120%。

 （二）環境適應性

傳感器的量程可能會受到環境因素的影響，如溫度、濕度和電磁干擾。因此，需要選擇具有良好環境適應性的傳感器。

 （三）安裝方式

傳感器的安裝方式也會影響量程。例如，開口式傳感器便于安裝，但可能會影響量程精度。

 七、總結

磁通門傳感器的量程是其關鍵性能指標之一，其確定需要綜合考慮傳感器的設計原理、技術規格、應用場景以及實際測量需求。相關產品在量程設計上具有寬量程、高線性度、低溫度系數等特點，能夠滿足不同應用場景的需求。通過合理選擇傳感器型號并注意量程確定的注意事項，用戶可以確保傳感器在實際應用中發揮好的性能，滿足高精度測量的要求。

磁通門傳感器的量程是其關鍵性能指標之一，直接影響傳感器在不同應用場景中的適用性。量程的確定需要綜合考慮傳感器的設計原理、技術規格、應用場景以及實際測量需求。本文詳細探討了磁通門傳感器量程的確定方法，包括理論計算、技術規格分析以及實際應用中的選型建議，為用戶在不同場景中選擇合適的傳感器提供參考。

關鍵詞：磁通門傳感器，量程，選型，設計原理，技術規格，應用場景

一、磁通門傳感器量程的定義

磁通門傳感器的量程是指傳感器能夠準確測量的磁場或電流強度范圍。量程的確定對于確保傳感器在實際應用中的測量精度和可靠性至關重要。量程過小可能導致傳感器在高磁場或大電流環境下飽和，無法準確測量；量程過大則可能導致測量精度下降。

二、量程確定的理論基礎

磁通門傳感器的量程主要由其磁芯材料、磁芯結構以及激勵磁場的強度決定。根據磁通門傳感器的工作原理，磁芯在交變磁場中達到飽和狀態時，感應線圈輸出的信號與外部磁場成正比。因此，量程可以通過以下方式計算：

（一）磁芯材料特性

磁芯的飽和磁感應強度（(B_{text{sat}})）和磁導率（(mu)）是決定量程的關鍵因素。高磁導率材料能夠更靈敏地感應外部磁場，但飽和磁感應強度較低，可能限制量程。

（二）磁芯結構設計

通過優化磁芯的形狀和尺寸，可以在一定程度上調整量程。例如，采用多芯結構或分段磁芯設計可以提高量程。

（三）激勵磁場強度

激勵磁場的幅值（(H_m)）和頻率（(omega)）也會影響量程。較高的激勵磁場強度可以提高傳感器的靈敏度，但可能導致磁芯過早飽和。

三、量程確定的技術規格分析

在實際應用中，量程的確定還需要參考傳感器的技術規格。以下是一些關鍵參數及其對量程的影響：

（一）額定磁場或電流

這是傳感器設計時的基準量程，通常由制造商提供。例如，某些磁通門電流傳感器的額定量程為0.3A或1A。

（二）線性度

傳感器的線性度決定了其在不同量程下的測量精度。高線性度傳感器能夠在更寬的量程內保持較高的測量精度。

（三）溫度系數

溫度變化會影響傳感器的量程。低溫度系數傳感器在不同溫度環境下能夠保持穩定的量程。

（四）頻率響應

傳感器的頻率響應決定了其在不同頻率下的測量能力。寬頻響傳感器能夠在更寬的頻率范圍內保持穩定的量程。

四、實際應用中的量程確定

在實際應用中，量程的確定需要結合具體的應用場景和測量需求。以下是一些常見應用場景中的量程確定方法：

（一）電力系統監測

在電力系統中，電流傳感器需要測量大電流（如數百安培）。此時，需要選擇量程較大的傳感器，并確保其在高電流下不會飽和。例如，某些磁通門電流傳感器的量程可達±100A。

（二）新能源汽車

新能源汽車的電機控制需要高精度、寬量程的電流傳感器。傳感器需要在低電流和高電流下都能準確測量，因此需要選擇具有高線性度和寬量程的產品。

（三）實驗室研究

在實驗室中，可能需要測量微弱磁場或小電流。此時，傳感器的靈敏度和量程精度更為重要。低噪聲、高靈敏度的磁通門傳感器是理想選擇。

五、量程確定的注意事項

在選擇磁通門傳感器時，還需要注意以下幾點：

（一）過載能力

傳感器應具備一定的過載能力，以應對突發的大電流或強磁場。例如，某些傳感器的過載能力可達額定量程的120%。

（二）環境適應性

傳感器的量程可能會受到環境因素的影響，如溫度、濕度和電磁干擾。因此，需要選擇具有良好環境適應性的傳感器。

（三）安裝方式

傳感器的安裝方式也會影響量程。例如，開口式傳感器便于安裝，但可能會影響量程精度。

六、總結

磁通門傳感器的量程是其關鍵性能指標之一，其確定需要綜合考慮傳感器的設計原理、技術規格、應用場景以及實際測量需求。通過合理選擇傳感器型號并注意量程確定的注意事項，用戶可以確保傳感器在實際應用中發揮好的性能，滿足高精度測量的要求。隨著技術的不斷進步，磁通門傳感器將更加智能化、高效化，為各行業的發展提供更優質的支持。

磁通門電流傳感器因其高精度、低漂移和寬頻響特性，廣泛應用于新能源、電力監控和精密儀器等領域。選擇合適的磁通門電流傳感器需要綜合考慮其性能指標、環境適應性、結構與安裝方式、功能需求以及經濟性與維護等因素。本文詳細探討了磁通門電流傳感器的選型要點，為用戶在不同應用場景中選擇合適的產品提供參考。

關鍵詞：磁通門電流傳感器，選型要點，性能指標，環境適應性，結構與安裝，功能需求，經濟性與維護

一、磁通門電流傳感器簡介

磁通門電流傳感器是一種基于磁通門效應的高精度電流測量設備。其核心原理是利用磁芯在交變磁場中的磁飽和特性，通過感應線圈檢測磁芯的磁通變化，從而實現對電流的精確測量。磁通門電流傳感器具有以下優勢：

- 高精度：能夠?qū)崿F(xiàn)低至1ppm的測量精度。

- 低零漂和溫漂：磁芯處于交變磁場中，避免了磁偏移。

- 寬頻響：適用于直流和交流電流測量。

- 高過流恢復能力：磁場感應元件在交變磁場中恢復，不影響測量精度。

二、選擇磁通門電流傳感器的關鍵因素

（一）性能指標

1. 測量范圍

   - 確保傳感器的量程能夠覆蓋被測電流的最大值，同時留有足夠裕量（如120%過載能力）。例如，對于電動汽車電機控制等新能源應用，需要選擇能夠測量大電流（如±100A）的傳感器。

2. 精度

   - 關注基本誤差（±0.1%~±1%）、線性度、溫漂（<50ppm/℃）和頻率響應帶寬（DC~100kHz）。在高精度應用中，噪聲水平也非常重要，需選擇噪聲密度低的型號（如<10μV/√Hz）。

3. 溫度系數

   - 溫度變化會影響傳感器的測量精度，因此需要選擇溫度系數低的產品。

（二）環境適應性

1. 溫度范圍

   - 工業級傳感器應適應-40℃~+85℃的溫度范圍，車規級傳感器則需適應-40℃~+125℃。

2. 抗干擾能力

   - 傳感器應具備良好的電磁兼容性（EMC），例如抗共模磁場干擾能力需大于10kA/m。

3. 防護等級

   - 在戶外或潮濕環境中，應選擇防護等級為IP67及以上的產品。

（三）結構與安裝

1. 開口式與閉口式

   - 開口式傳感器便于帶電安裝，但精度略低；閉口式傳感器精度高，但需要斷開線路。例如，對于需要頻繁維護或帶電安裝的場合，開口式傳感器是更好的選擇。

2. 尺寸與重量

   - 在空間受限的場合，如PCB板載，應選擇微型化設計的傳感器（如直徑小于20mm）。

3. 安裝方向

   - 注意磁場敏感軸方向與被測導體位置的對準要求。

（四）功能需求

1. 隔離電壓

   - 電力系統中需要高隔離電壓（如3~5kV RMS）以確保安全。

2. 輸出類型

   - 根據系統接口選擇模擬輸出（電壓/電流）、數字輸出（SPI/I2C）或總線協議（CAN/CAN FD）。

3. 供電方式

   - 單電源（如5V/24V）或雙極性電源（±12V），低功耗設計適合電池供電場景。

（五）經濟性與維護

1. 成本

   - 高精度磁通門傳感器價格較高，需根據預算和性能需求進行權衡。

2. 校準周期

   - 實驗室級應用需定期校準（如每年一次），部分型號支持自動零點校正。

3. 壽命與可靠性

   - 工業場景優先選擇平均無故障時間（MTBF）>10萬小時的產品。

三、典型應用場景及選型建議

（一）新能源領域

- 光伏逆變器：需要高精度、寬帶寬的電流測量，以確保逆變器的高效運行。

- 電動汽車電機控制：要求傳感器能夠測量大電流（如±100A），并具備高精度和低噪聲。

（二）電力監控

- 智能電網電流監測：依賴傳感器的高線性度與低漂移特性。

- 漏電流檢測：需要高靈敏度和低噪聲水平。

（三）精密儀器

- 實驗室電源：需具備μA級分辨率。

- 半導體測試設備：要求高精度和低溫度漂移。

四、總結

選擇合適的磁通門電流傳感器需要綜合考慮性能指標、環境適應性、結構與安裝方式、功能需求以及經濟性與維護等因素。通過合理選型，用戶可以確保傳感器在實際應用中發揮好的性能，滿足高精度測量的要求。隨著技術的不斷進步，磁通門電流傳感器將更加智能化、高效化，為各行業的發展提供更優質的支持。

磁通門傳感器是一種高精度的磁場測量工具，廣泛應用于地磁測量、電流檢測和環境監測等領域。然而，其測量精度和穩定性常受到噪聲的干擾，噪聲來源復雜多樣。本文將深入探討磁通門傳感器噪聲的來源，包括磁芯特性、電路設計、環境因素等，并分析其在實際應用中的噪聲控制策略和性能表現。

一、磁通門傳感器的基本原理

磁通門傳感器基于磁飽和原理，通過激勵線圈施加交變磁場，使磁芯在飽和與退飽和之間切換，從而在感應線圈中產生感應信號。這種傳感器具有高靈敏度和高精度的特點，適用于測量微弱磁場和低頻磁場。

二、噪聲的定義與影響

噪聲是指傳感器輸出信號中與被測磁場無關的隨機波動或干擾信號。噪聲的存在會降低傳感器的測量精度和分辨率，影響其在高精度應用中的性能。

三、磁通門傳感器噪聲的主要來源

（一）磁芯特性

1. 巴克豪森噪聲

磁芯在交變磁場作用下會發生磁疇的隨機翻轉，產生高頻隨機噪聲，稱為巴克豪森噪聲。這種噪聲的頻帶范圍通常為10kHz至100kHz，分布在感應電壓脈沖峰值附近。

2. 磁芯磁導率

磁芯的磁導率越大，噪聲也越大。磁芯材料的磁導率對噪聲的影響顯著，高磁導率材料雖然能提高傳感器的靈敏度，但也會降低信噪比。

3. 磁芯形狀

磁芯的形狀和尺寸也會影響噪聲。例如，磁芯的橫截面積越大，輸出信號和噪聲都會增大，但信噪比會降低。

（二）電路設計

1. 激勵電壓與頻率

激勵電壓幅值和頻率對噪聲有直接影響。噪聲與激勵電壓幅值相關，但并非嚴格的正比例關系。提高激勵頻率可以提高靈敏度，但噪聲也會隨之增加。

2. 感應線圈匝數

感應線圈的匝數越多，噪聲越大，但感應線圈匝數并不影響信噪比。

3. 電子元件噪聲

放大器、濾波器等電子元件的噪聲也會引入干擾，影響傳感器的輸出信號。

（三）環境因素

1. 外部磁場干擾

傳感器周圍的外部磁場會引入噪聲，特別是在未進行有效磁屏蔽的環境中。

2. 溫度變化

溫度變化會影響磁芯的磁導率和電路元件的性能，從而引入溫度漂移噪聲。

3. 機械振動

傳感器的機械振動也會導致輸出信號的波動，尤其是在高精度測量中。

（四）測量方法

1. 探頭噪聲測量

探頭本身是主要的噪聲來源之一。通過測量探頭的開環噪聲和開環靈敏度，可以評估其在閉環狀態下的噪聲水平。

2. 噪聲分離技術

采用小波閾值法等噪聲分離技術，可以有效降低噪聲對測量結果的影響。

四、噪聲控制技術

（一）磁芯材料優化

選用高穩定性、低噪聲的磁芯材料，如非晶合金，以提高傳感器的信噪比。優化磁芯的形狀和尺寸，減少噪聲的產生。

（二）電路設計改進

通過優化激勵電壓和頻率，合理設計感應線圈匝數，以及采用低噪聲放大器和濾波器，傳感器能夠有效降低電路噪聲。

（三）環境適應性設計

采用磁屏蔽設計，能夠有效抵御外部磁場干擾。通過溫度補償技術，傳感器在不同溫度環境下仍能保持高精度。

五、實際應用中的噪聲控制策略

在實際應用中，選擇合適的磁通門傳感器并采取有效的噪聲控制措施至關重要。例如，在地磁場測量中，需要選擇低噪聲、高穩定性的傳感器，并確保傳感器處于良好的磁屏蔽環境中。在工業電流檢測中，雖然外部磁場干擾相對較小，但仍需考慮溫度變化和機械振動對噪聲的影響。

六、未來發展方向

隨著技術的不斷進步，磁通門傳感器的噪聲控制技術也在不斷發展。例如，新型磁芯材料和先進的噪聲分離算法正在不斷研發中。此外，智能化傳感器的發展也為噪聲控制提供了更多可能性，例如通過物聯網技術實現遠程噪聲監測和實時補償。

結論

磁通門傳感器的噪聲來源多種多樣，包括磁芯特性、電路設計、環境因素等。通過深入了解噪聲的成因，并結合先進的技術手段，可以有效降低噪聲對測量精度的影響。隨著技術的進一步發展，磁通門傳感器的噪聲控制水平有望進一步提高，為高精度磁場測量提供更可靠的解決方案。

磁通門傳感器作為一種高精度的磁場測量工具，廣泛應用于地磁測量、電流檢測和環境監測等領域。然而，其測量精度易受溫度變化的影響，溫度系數是衡量傳感器溫度穩定性的重要參數。本文將深入探討磁通門傳感器溫度系數的含義、影響因素以及相關產品在溫度補償方面的技術特點，分析其在實際應用中的表現和優勢。

一、磁通門傳感器的基本原理

磁通門傳感器是一種基于磁飽和原理的高精度磁場測量設備。其核心部件包括磁芯、激勵線圈和感應線圈。當激勵線圈施加交變電流時，磁芯會在磁場作用下發生飽和與退飽和的周期性變化，感應線圈則檢測到磁芯磁導率變化產生的感應信號。這種傳感器具有高靈敏度和高精度的特點，適用于測量微弱磁場和低頻磁場。

二、溫度系數的定義

溫度系數是指傳感器輸出隨溫度變化的相對變化率，通常用百萬分率（ppm/°C）表示。對于磁通門傳感器而言，溫度系數反映了其輸出信號在溫度變化時的漂移程度。例如，一個溫度系數為±100ppm/°C的傳感器，當溫度升高1°C時，其輸出信號可能變化±0.01%。

三、溫度系數對測量精度的影響

溫度系數直接影響磁通門傳感器的測量精度。在實際應用中，溫度變化可能導致傳感器輸出信號的漂移，從而引入測量誤差。例如，在地磁場測量中，溫度變化可能使傳感器輸出偏離真實磁場值，影響測量結果的準確性。因此，低溫度系數是高精度磁通門傳感器的重要特性之一。

四、影響溫度系數的因素

1. 磁芯材料

磁芯的磁導率和矯頑力等特性隨溫度變化，是導致溫度系數變化的主要原因之一。不同材料的磁芯具有不同的溫度特性。例如，鈷基非晶材料的溫度穩定性較好，能夠有效降低溫度系數的影響。

2. 線圈特性

感應線圈和激勵線圈的電阻和電感隨溫度變化，也會影響傳感器的輸出信號。線圈材料的選擇和設計對溫度系數的控制至關重要。

3. 電路設計

傳感器的電子電路對溫度變化的敏感性也會影響溫度系數。例如，放大器和濾波器的溫度特性會影響信號處理的準確性。優化電路設計可以有效降低溫度系數的影響。

五、溫度補償技術

為了降低溫度系數對測量精度的影響，通常采用溫度補償技術。常見的方法包括：

1. 硬件補償

通過在電路中加入溫度傳感器，實時監測環境溫度，并根據溫度變化調整電路參數，以抵消溫度對傳感器輸出的影響。這種方法能夠直接在硬件層面進行補償，效果顯著。

2. 軟件補償

利用數學模型對溫度漂移進行校正。例如，通過最小二乘法擬合溫度漂移曲線，從而在數據處理階段對測量值進行修正。這種方法靈活且成本較低。

六、磁通門傳感器的溫度系數表現

在實際應用中，低溫度系數的磁通門傳感器能夠顯著提高測量精度。例如，某款高溫型三維磁通門傳感器的溫度系數為<±150ppm/°C，適用于-20°C至+175°C的寬溫度范圍。這種低溫度系數的傳感器在高溫環境下仍能保持較高的測量精度，適合石油測井勘探等需要高抗沖擊性和耐高溫性的場合。

此外，另一款磁通門傳感器的溫度系數為±20ppm/°C，遠低于同類產品。這種低溫度系數的傳感器在-40°C至+70°C的工作溫度范圍內，能夠有效減少溫度變化對測量精度的影響。

七、實際應用中的溫度系數考量

在實際應用中，選擇磁通門傳感器時需要綜合考慮溫度系數和工作環境。例如，在地磁場測量中，傳感器需要在較寬的溫度范圍內保持高精度，因此低溫度系數的傳感器是首先選擇的。而在工業電流檢測中，雖然溫度變化相對較小，但仍然需要考慮溫度系數對測量精度的影響。

八、未來發展方向

隨著技術的進步，磁通門傳感器的溫度系數有望進一步降低。例如，新型磁芯材料和先進的溫度補償技術正在不斷研發中。此外，智能化傳感器的發展也為溫度補償提供了更多可能性，例如通過物聯網技術實現遠程溫度監測和實時補償。

結論

磁通門傳感器的溫度系數是衡量其溫度穩定性和測量精度的重要參數。通過了解溫度系數的含義、影響因素以及溫度補償技術，可以更好地選擇和使用磁通門傳感器。低溫度系數的傳感器在實際應用中表現出色，為高精度磁場測量提供了可靠的解決方案。

磁通門傳感器是一種高精度的磁場測量設備，廣泛應用于地球物理勘探、工業檢測、航空航天等領域。零點漂移是磁通門傳感器在實際使用中常見的問題，它會導致測量結果的偏差，影響傳感器的精度和可靠性。本文將結合我們的相關產品信息，詳細探討磁通門傳感器零點漂移的定義、原因、解決方法及其在不同應用場景中的重要性。通過本文，讀者將能夠全面了解磁通門傳感器零點漂移的技術細節，并掌握如何減少零點漂移以提高測量精度。

關鍵詞

磁通門傳感器，零點漂移，磁場測量，地球物理勘探，工業檢測，航空航天

一、磁通門傳感器零點漂移的定義與重要性

1. 零點漂移的定義

零點漂移是指磁通門傳感器在無外部磁場作用時，輸出信號隨時間或環境條件變化而發生的偏移。通常用微特斯拉（μT）或毫伏（mV）表示，零點漂移越小，傳感器的穩定性越高。

2. 零點漂移的重要性

在磁場測量中，零點漂移的高低直接影響到傳感器的測量精度和可靠性。特別是在需要長期穩定測量的場合，如地球物理勘探、工業檢測等，零點漂移會導致測量結果的偏差，影響數據的準確性。

二、磁通門傳感器零點漂移的原因

1. 溫度變化

溫度變化是導致磁通門傳感器零點漂移的主要原因之一。傳感器內部的材料和電子元件會隨溫度變化而發生膨脹或收縮，從而引起輸出信號的偏移。

2. 機械應力

機械應力是指傳感器在安裝或使用過程中受到的物理應力。這些應力會導致傳感器內部的材料發生形變，從而引起零點漂移。

3. 電源波動

電源波動是指傳感器供電電壓的不穩定性。電源波動會導致傳感器內部電路的參數發生變化，從而引起零點漂移。

4. 老化效應

老化效應是指傳感器內部的材料和電子元件隨時間推移而發生的老化。老化效應會導致傳感器的性能逐漸下降，從而引起零點漂移。

5. 外部磁場干擾

外部磁場干擾是指傳感器周圍存在的其他磁場源。這些磁場源會對傳感器的測量結果產生干擾，從而引起零點漂移。

三、減少磁通門傳感器零點漂移的方法

1. 溫度補償

溫度補償是通過在傳感器內部加入溫度傳感器和補償電路，實時監測和調整傳感器的輸出信號，以減少溫度變化引起的零點漂移。

2. 機械設計優化

機械設計優化是通過改進傳感器的結構設計和安裝方式，減少機械應力對傳感器的影響，從而降低零點漂移。

3. 電源穩定性

電源穩定性是通過使用高精度的穩壓電源和濾波電路，確保傳感器供電電壓的穩定性，從而減少電源波動引起的零點漂移。

4. 材料選擇

材料選擇是通過選擇高穩定性和低老化率的材料，延長傳感器的使用壽命，從而減少老化效應引起的零點漂移。

5. 屏蔽和濾波

屏蔽和濾波是通過在傳感器外部加入屏蔽罩和濾波電路，減少外部磁場干擾對傳感器的影響，從而降低零點漂移。

四、磁通門傳感器零點漂移在不同應用場景中的重要性

1. 地球物理勘探

在地球物理勘探中，磁通門傳感器需要長期穩定地測量地磁場變化。零點漂移會導致測量結果的偏差，影響勘探數據的準確性。

2. 工業檢測

在工業檢測中，磁通門傳感器用于監測設備的磁場變化。零點漂移會導致測量結果的偏差，影響設備的安全運行。

3. 航空航天

在航空航天領域，磁通門傳感器用于監測飛行器的磁場變化。零點漂移會導致測量結果的偏差，影響飛行器的安全飛行。

4. 科學研究

在科學研究中，磁通門傳感器用于測量各種磁場現象。零點漂移會導致測量結果的偏差，影響研究結果的準確性。

五、我們的磁通門傳感器產品在減少零點漂移方面的優勢

1. 溫度補償技術

我們的磁通門傳感器采用先進的溫度補償技術，能夠?qū)崟r監測和調整傳感器的輸出信號，減少溫度變化引起的零點漂移。

2. 機械設計優化

我們的磁通門傳感器采用優化的機械設計，減少機械應力對傳感器的影響，從而降低零點漂移。

3. 高精度電源

我們的磁通門傳感器采用高精度的穩壓電源和濾波電路，確保傳感器供電電壓的穩定性，從而減少電源波動引起的零點漂移。

4. 高質量材料

我們的磁通門傳感器采用高質量的材料，延長傳感器的使用壽命，從而減少老化效應引起的零點漂移。

5. 屏蔽和濾波技術

我們的磁通門傳感器采用屏蔽罩和濾波電路，減少外部磁場干擾對傳感器的影響，從而降低零點漂移。

六、未來發展趨勢

1. 更低的零點漂移

隨著地球物理勘探、工業檢測和航空航天等領域?qū)y量精度要求的不斷提高，磁通門傳感器的零點漂移將進一步降低，以滿足更高精度的測量需求。

2. 更智能的溫度補償

未來，磁通門傳感器將采用更智能的溫度補償技術，能夠自動識別和調整溫度變化引起的零點漂移，進一步提高傳感器的穩定性。

3. 更廣泛的應用場景

隨著科學研究和工業應用的快速發展，磁通門傳感器將在更多應用場景中發揮重要作用，零點漂移的優化將成為關鍵技術之一。

4. 更高的環境適應性

未來，磁通門傳感器將具備更高的環境適應性，能夠在更惡劣的環境下保持低零點漂移和高精度測量。

七、結語

磁通門傳感器的零點漂移是衡量其性能的重要指標，直接影響到測量的精度和可靠性。通過本文的介紹，讀者可以全面了解磁通門傳感器零點漂移的定義、原因、解決方法及其在不同應用場景中的重要性。我們的磁通門傳感器產品在減少零點漂移方面具有顯著優勢，能夠滿足不同應用場景的需求。未來，我們將繼續致力于磁通門傳感器技術的研發和創新，為用戶提供更優質的產品和服務。

通過本文的詳細介紹，相信讀者對磁通門傳感器的零點漂移有了更深入的了解。如果您有更多關于磁通門傳感器的需求或疑問，歡迎訪問我們的網站了解更多信息。

磁通門傳感器是一種高精度的磁場測量設備，廣泛應用于地球物理勘探、工業檢測、航空航天等領域。帶寬是衡量磁通門傳感器性能的重要指標之一，它決定了傳感器能夠測量的磁場頻率范圍。本文將結合我們的相關產品信息，詳細探討磁通門傳感器帶寬的定義、計算方法、影響因素及其在不同應用場景中的重要性。通過本文，讀者將能夠全面了解磁通門傳感器帶寬的技術細節，并掌握如何根據實際需求選擇合適的傳感器。

關鍵詞

磁通門傳感器，帶寬，磁場測量，地球物理勘探，工業檢測，航空航天

一、磁通門傳感器帶寬的定義與重要性

1. 帶寬的定義

帶寬是指磁通門傳感器能夠有效測量的磁場頻率范圍。通常用赫茲（Hz）表示，帶寬越高，傳感器能夠測量的磁場頻率范圍越廣。

2. 帶寬的重要性

在磁場測量中，帶寬的高低直接影響到傳感器的適用性和測量精度。特別是在需要測量高頻磁場的場合，如地球物理勘探、工業檢測等，高帶寬的磁通門傳感器能夠提供更準確的測量數據，確保系統的高效運行。

二、磁通門傳感器帶寬的計算方法

1. 理論計算

磁通門傳感器的帶寬可以通過其內部電路的特性和傳感器的物理參數進行計算。通常，帶寬與傳感器的電感、電容和電阻等參數有關。具體計算公式如下：

其中，L是傳感器的電感，C是傳感器的電容。

2. 實驗測量

實驗測量是通過在實際應用環境中，使用信號發生器和頻譜分析儀等設備，測量磁通門傳感器的頻率響應曲線，從而確定其帶寬。這種方法能夠全面評估傳感器在實際工作條件下的性能。

3. 仿真分析

仿真分析是通過使用電磁仿真軟件，模擬磁通門傳感器的工作環境，計算其頻率響應曲線，從而確定其帶寬。這種方法能夠在設計階段預測傳感器的性能，優化設計參數。

三、影響磁通門傳感器帶寬的因素

1. 內部電路設計

磁通門傳感器的內部電路設計是影響帶寬的關鍵因素。高性能的放大器和濾波器能夠有效擴展傳感器的頻率響應范圍，提高帶寬。

2. 傳感器材料

磁通門傳感器中使用的材料（如鐵芯、線圈等）具有不同的電磁特性。選擇合適的材料可以優化傳感器的整體帶寬。

3. 信號處理算法

先進的信號處理算法能夠有效識別和抑制噪聲，提高傳感器的帶寬。數字信號處理（DSP）技術的應用在這方面具有顯著優勢。

4. 環境因素

溫度、濕度等環境因素也會影響磁通門傳感器的帶寬。在惡劣環境下，傳感器的帶寬可能會受到限制。

四、磁通門傳感器帶寬在不同應用場景中的重要性

1. 地球物理勘探

在地球物理勘探中，磁通門傳感器需要測量不同頻率的地磁場變化。高帶寬的磁通門傳感器能夠提供準確的測量數據，確保勘探結果的可靠性。

2. 工業檢測

在工業檢測中，磁通門傳感器用于監測設備的磁場變化。高帶寬的磁通門傳感器能夠提供實時的測量數據，確保設備的安全運行。

3. 航空航天

在航空航天領域，磁通門傳感器用于監測飛行器的磁場變化。高帶寬的磁通門傳感器能夠提供準確的測量數據，確保飛行器的安全飛行。

4. 科學研究

在科學研究中，磁通門傳感器用于測量各種磁場現象。高帶寬的磁通門傳感器能夠提供高精度的測量數據，確保研究結果的準確性。

五、我們的磁通門傳感器產品在帶寬方面的優勢

1. 高帶寬

我們的磁通門傳感器采用先進的電路設計和高質量材料，帶寬高，能夠滿足不同應用場景的測量需求。

2. 高精度測量

我們的磁通門傳感器采用先進的信號處理算法，能夠在高帶寬范圍內保持高精度測量，確保數據的準確性和可靠性。

3. 多種材料選擇

我們提供多種類型的材料選擇，用戶可以根據實際需求選擇合適的材料，優化傳感器的帶寬。

4. 完善的測試和驗證

我們的磁通門傳感器在出廠前經過嚴格的帶寬測試和驗證，確保其在不同頻率范圍內的測量精度和穩定性。

六、未來發展趨勢

1. 更高的帶寬

隨著地球物理勘探、工業檢測和航空航天等領域?qū)y量精度要求的不斷提高，磁通門傳感器的帶寬將進一步提升，以滿足更廣泛的應用需求。

2. 更智能的信號處理

未來，磁通門傳感器將采用更智能的信號處理技術，能夠自動識別和抑制噪聲，進一步提高帶寬。

3. 更廣泛的應用場景

隨著科學研究和工業應用的快速發展，磁通門傳感器將在更多應用場景中發揮重要作用，帶寬的優化將成為關鍵技術之一。

4. 更高的環境適應性

未來，磁通門傳感器將具備更高的環境適應性，能夠在更惡劣的環境下保持高帶寬和高精度測量。

七、結語

磁通門傳感器的帶寬是衡量其性能的重要指標，直接影響到測量的精度和適用性。通過本文的介紹，讀者可以全面了解磁通門傳感器帶寬的定義、計算方法、影響因素及其在不同應用場景中的重要性。我們的磁通門傳感器產品在帶寬、測量精度、材料選擇和測試驗證方面具有顯著優勢，能夠滿足不同應用場景的需求。未來，我們將繼續致力于磁通門傳感器技術的研發和創新，為用戶提供更優質的產品和服務。

通過本文的詳細介紹，相信讀者對磁通門傳感器的帶寬有了更深入的了解。如果您有更多關于磁通門傳感器的需求或疑問，歡迎訪問我們的網站了解更多信息。
