  磁通門電流傳感器利用外磁場影響磁芯磁化的原理來實現磁場測量，結構上主要由磁芯、激勵線圈及探測線圈組成，而決定探測能力的關鍵是磁芯。當激勵線圈產生的高頻磁場反復磁化磁芯時，探測線圈能夠感應到一個畸變電壓信號，外磁場變化時，該信號也會隨之變化，根據畸變信號偶次分量的變化即可探知被測磁場。

    磁通門電流傳感器是把磁場、電流、應力應變、溫度、光等外界因素引起敏感元件磁性能變化轉換成電信號，以這種方式來檢測相應物理量的器件。磁通門電流傳感器廣泛用于現代工業和電子產品中以感應磁場強度來測量電流、位置、方向等物理參數。在現有技術中，有許多不同類型的傳感器用于測量磁場和其他參數。



隨著電子電力技術的發達，越來越多的設備需要高精度的傳感器用于電流的精確測量和控制，DS系列由此誕生，它是基于磁通門技術的閉環傳感器，非霍爾器件，具有高穩定度（溫漂低、長期穩定性好）、超低噪聲(0-100Hz時0.02uA)、高線性（<1ppm）的特點，滿足客戶苛刻要求，廣泛應用于功率分析、高穩定電源、MRI梯度放大器、弧焊設備、電機、逆變器、鐵路機車、汽車行業、電池電容檢測等任何需要高精度測量電流的領域.

 典型應用

MRI（核磁共振成像）

? MRI成像質量受制于施加的磁場，磁場是由梯度放大器控制的梯度線圈電流來實現，所以成像的好壞受制于是否能精確測量和控制梯度線圈中的電流大小

? DS系列高精度傳感器由于非常小的線性誤差，非常小的低頻噪聲，非常小的偏置和溫漂，超高的穩定性的應用于MRI設備.

功率測量

? 高精度的電流傳感器使得幅值和相角的誤差降到最低，基本還原信號的本質，如果采購普通傳感器，對于測試結果的影響非常大.

? 由于效率測試必須靠輸入功率和輸出功率計算得出而無法直接測量，所以誤差會由輸入和輸出功率的測量誤差累計，特別是對于測量效率高達95%以上的電力電子設備，如果沒有高精度的功率分析儀配合高精度的電流傳感器，測量結果無法保證.

? 風機、光伏逆變器、新能源汽車車載逆變器、電機、計量校準實驗室等領域都需要高精度的功率測試.

? 提供供電系統和多種接口的選擇，接線方便.

高穩定電源系統

? 當客戶需要搭建供電系統而且需要非常穩定的電流輸出時，需要用反饋電路精確控制電源輸出電流大小.

? 越來越多的電源制造商向緊湊型方向發展，工頻干擾造成的影響由于電源體積的縮小會影響大部分元器件

? 普通的電流傳感器會把干擾吸收并影響到輸出

? DS系列獨創技術可以大大減小工頻干擾對輸出影響，使得制造商節省濾波成本.

     其他應用

? 高能物理加速器、電池測試系統、電力機車等需要對電流精確測量控制的場合

? 高低溫測試中需要對電流精確監控的場合

產品特點：

鋁制外殼

相對于塑料材質更容易散熱，防止核心部件過熱導致誤差增大

滿足從-40°C to +85°C 嚴酷的環境條件

外殼超低阻抗有效防止外部干擾信號

減小快速dv/dt 變化對于傳感器影響

頻響

研發的焦點專注于頻響盡可能的扁平

每個傳感器都要進行可追溯的頻響測試

ASPC – 高級傳感器保護電路

? 測試電流時，正確的順序?yàn)橄冉雍镁€，給傳感器供電，再給待測設備供電，否則損壞傳感器

? 測試結束，如果待測設備不斷電情況下給傳感器斷電對傳感器造成影響，特別是測試大電流時

? 非均勻地啟停電流傳感器供造成傳感器的偏置增大

? 由于的保護電路設計，即使出現以上問題，對于DS系列傳感器來說不會造成損傷..

產品型號

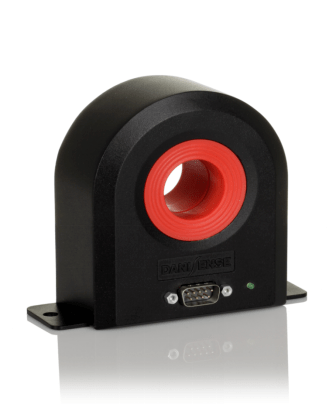

DS200系列

技術參數：

? 最大輸入電流：AC:200A RMS  DC:370A(±15V供電 25℃) /300A（±15V供電 -40-85℃）

? 變比：1:500

? 最大偏置電流：12uA

? 最大增益誤差：0.01%（DC-5KHz）

? 相角誤差：0.1度

? 線性誤差：1ppm

? 噪聲：0.02uA（0-100Hz）

? 鉗口直徑27.6mm

DS600系列

技術參數：

? 最大輸入電流：DC：900A（±15V供電 25℃)

/1050A(±15V供電 -40-85℃)

? 變比：1:500

? 最大偏置電流：4uA

? 最大增益誤差：0.01%（DC-2KHz）

? 相角誤差：0.1度

? 線性誤差：1ppm

? 噪聲：0.004uA（0-100Hz）

? 鉗口直徑27.6mm

DS640系列

技術參數：

? 輸入電流：DC：640A（±15V供電 25℃)

? 工作范圍：0-55℃

? 變比：1:40--1:640可調

? 最大偏置電流：4uA

? 線性誤差：1uA

? 噪聲：0.004uA（0-100Hz）

? 鉗口直徑28.1mm

DS2000系列

技術參數：

? 最大輸入電流：AC:2000A RMS  DC:3000A

? 工作溫度：-40-65℃

? 變比：1:500

? 最大偏置電流：5ppm

? 最大增益誤差：0.01%（DC-5KHz）

? 線性誤差：1ppm

? 正常電流下的整體精度：0.01%（DC輸入時）

? 噪聲：3ppm（DC-100KHz）

? 鉗口直徑68mm

DS5000系列

技術參數：

? 最大輸入電流：AC:5000A RMS  DC:8000A

? 工作溫度：0-55℃

? 變比：1:2500

? 最大偏置電流：10uA

? 最大增益誤差：0.01%（DC-1KHz）

? 線性誤差：1ppm

? 噪聲：0.004uA（DC-100KHz）

? 鉗口直徑150mm

接口選擇

? DSUB-9 標準接口

? LEMO 電流輸出接口

? LEMO 電流輸出接口同時配置100匝校準線圈

? BNC 電壓輸出1V或10V

DSSIU-4：

技術參數

? 可同時為四個DS系列傳感器供電（DS5000除外）

? 標準19寸機架安裝

? 輸入電壓：100-240V 47-63Hz

? 輸出電壓：±15V（供給傳感器）

? 輸出接口：4mm香蕉頭（傳感器信號輸出口）

? 可選2/5/10/20m屏蔽線用于傳感器和電源的連接
